SPIRIT je CAD-BIM software s integrovanou kontrolou nákladů
Architekti a projektanti potřebují nástroje, které jsou speciálně přizpůsobeny jejich pracovním metodám. V systému SPIRIT najdete profesionální CAD software pro plánování výstavby, od návrhu až po realizační dokumentaci.

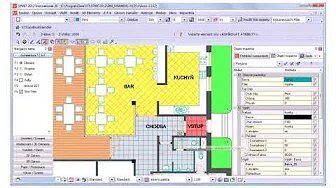

Větší svoboda pro váš způsob práce

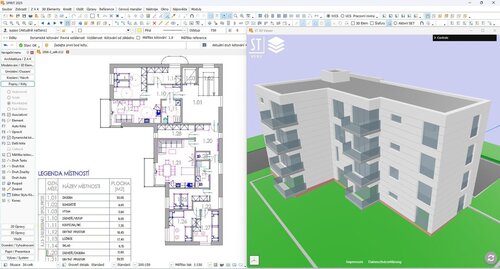

SPIRIT integruje v jednom systému inteligentní 2D kreslení, parametrické 3D pro objemovou studii, nebo přímo předdefinované 3D stavební konstrukce, aby jste ušetřili čas (stěny, okna, schody atd.). Jedinečnou funkcí je integrace cenového manažera on-line, což poskytuje kontrolu nákladů v reálném čase. Úspěšné projekty jsou ty, které poskytují cenovou jistotu a jsou dokončeny podle harmonogramu, tam se teprve ověří smysluplnost BIM. V průběhu vzniku projektu se stává BIM komunikace a spolupráce stále důležitější – SPIRIT je díky rozhraním a objektově orientovanou technologií absolutně BIM kompatibilní.

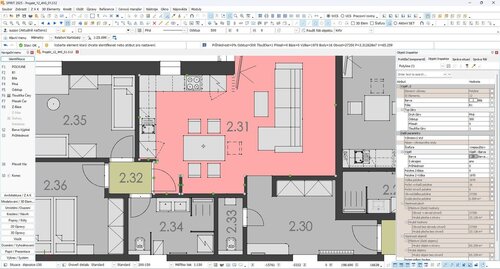

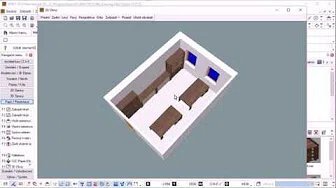

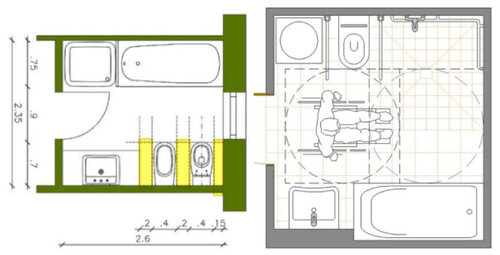

2D kreslení, 3D modelování nebo konstrukčně orientovaný design
2D kreslení, 3D modelování nebo konstrukčně orientovaný design Můžete se rozhodnout sami, zda chcete kreslit ve 2D, navrhovat 3D komponenty BIM, nebo navrhovat pomocí 3D modeláře. V těchto možnostech se SPIRIT liší od jiných architektonických CAD programů, není tam žádný limit.
Správná verze pro vás

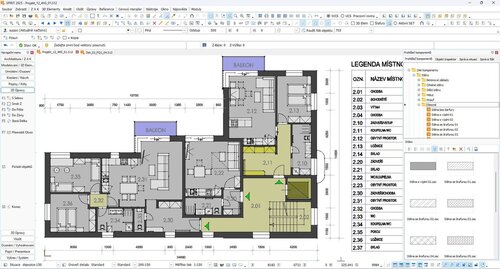

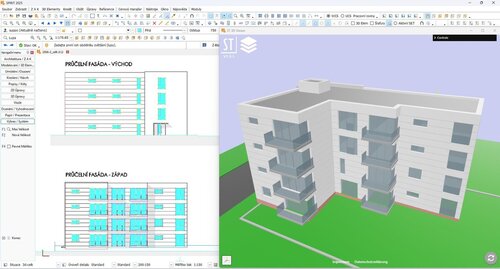

SPIRIT je k dispozici ve dvou variantách pro splnění různých způsobů práce: Se SPIRIT Plan získáte kompletní 2D kreslicí nástroj pro rychlé a snadné vytváření 2D výkresů všeho druhu. SPIRIT Pro vám poskytuje přístup k celé řadě funkcí pro 2D výkresy, 3D CAD a práci orientovanou na parametrické stavební komponenty. Obě verze jsou integrovány do procesu BIM přes rozhraní IFC.
Tabulka porovnání SPIRIT Pro a SPIRIT Plan
Paleta funkcí SPIRIT Pro a SPIRIT Plan
| Funkce | SPIRIT Pro | SPIRIT Plan |
|---|---|---|
| 64-bitová verze | X | X |
| Dynamický posun výkresu | X | X |
| Dynamický kurzor | X | X |
| Pracovní prostředí – 4K | X | X |
| Světlé / Tmavé uživatelské prostředí | X | X |
| Start asistent | X | X |
| SoftTECH postavy | X | X |
| Objekt inspektor | X | X |
| Editační značky pro elementy | X | X |
| 3D okno + přiřazení materiálů pro 3D okno | X | – |
| ST 3D prohlížeč | X | X |
| CAD do BIM | X | X |
| Tisk výkresu, tisk do PDF, BMP, schránky | X | X |
| 3D elementy | X | – |
| Tažení 3D elementů | X | – |
| 3D řezy | X | X |
| 2D booleovské operace | X | X |
| 3D booleovské operace | X | – |
| TIN modelář terénu | X | – |
| ZAK funkce pro správu stavebních prvků | X | X |
| ZAK sendvičové stěny | X | X |
| ZAK funkce – rohové okno | X | X |
| Parametrická konstrukce střechy (ZAK) | X | – |
| Parametrická konstrukce schodů (ZAK) | X | – |
| Dynamické prostory a auto-generování prost. | X | X |
| PRONTO Reporting – výkaz výměr | X | – |
| Reportovací služba | X | – |
| Otevření více výkresů | X | X |
| Kopírování elementů výkresů přes schránku | X | X |

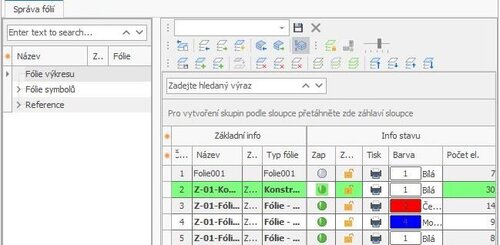

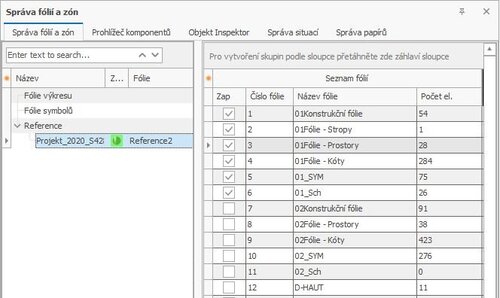

| Import fólií | X | X |
| Export fólií | X | X |
| Vložení a správa ref. výkresů a souborů | X | X |
| Vložení vlastní reference (stejný výkres) | X | X |
| Textové reference | X | X |
| DXF/DWG reference | X | X |
| Přímé otevření DXF a DWG | X | X |
| Import AutoCAD 2018 formát | X | X |
| PDF import | X | X |
| IFC import/export | X | – |
| glTF, glb export | X | – |
| Průhlednost bitmap a výplní | X | X |
| Textový editor – Text Blok | X | X |
| Dynamické kótování | X | X |
| Ruční úpravy kótování (rozměr, texty) | X | X |
| Kótování oblouků | X | X |
| Dynamické vyhledání polyline | X | X |
| Přímá editace otvorů polyline | X | X |
| Popis elementů | X | X |
| Vložení data, času a názvu výkresu | X | X |
| Vyčištění výkresu | X | X |
| Moduly – Legendy místností, oken, dveří… | X | X |
| Legenda | X | – |
| Multi layout – víceměřítkové plotrování | X | – |
| Tiskový náhled na pracovní ploše | X | X |
| Editace ikonových lišt | X | X |
| Zip and Go | X | X |
| Dvojitá přesnost | X | X |
| Velikost souboru | bez omezení | bez omezení |

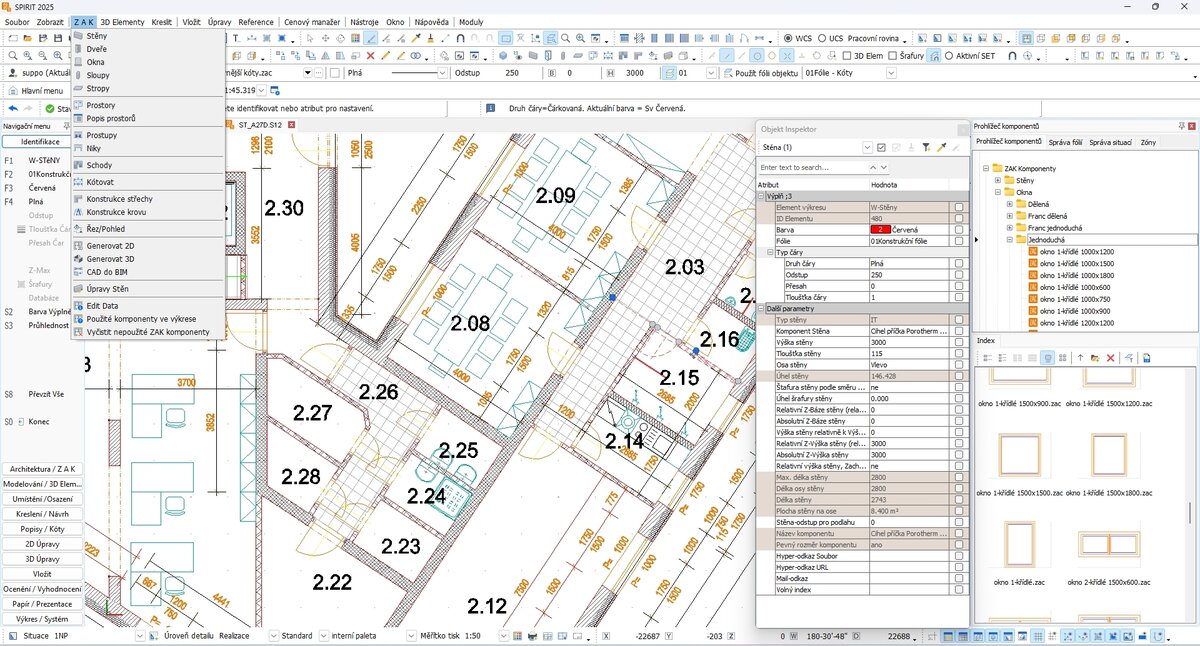

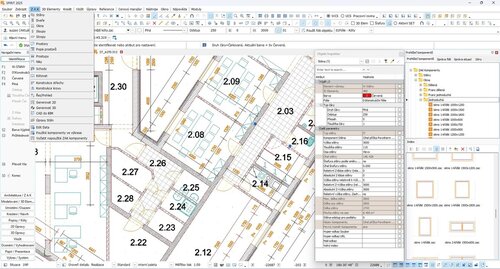

ZAK – Zónově orientované Architektonické Konstruování
Stěny, nosníky, stropy nebo otvory jsou vzájemně propojeny a automaticky asociativně okótovány. Každá změna v půdorysu, pohledu nebo izometrii je automaticky provedena ve spojení s příslušným stavebním prvkem. Prostory automaticky zobrazují objem, plochu a obvod. Příslušné vodorovné a svislé řezy se provedou dle zvolených měřítek (detail – realizace – standard – studie). Všechny stavební konstrukce jsou parametricky modifikovatelné pomocí volitelných nástrojů. Celý princip odpovídá BIM požadavkům. Pokud je potřeba z 2D kresby vytvořit objemovou podobu inteligentních stavebních elementů pro ZAK, existuje ve SPIRITu speciální funkce CAD do BIM.

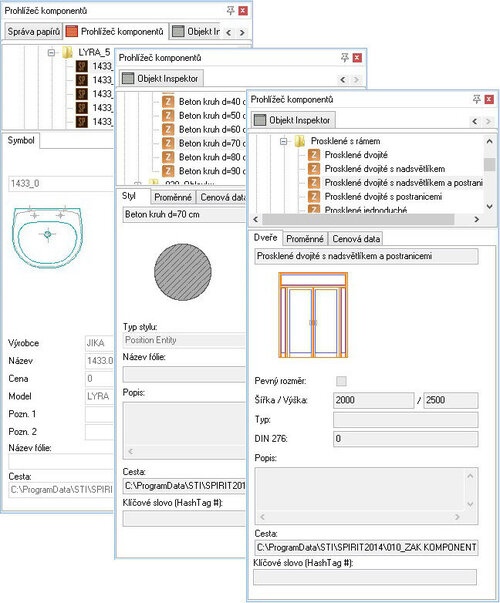

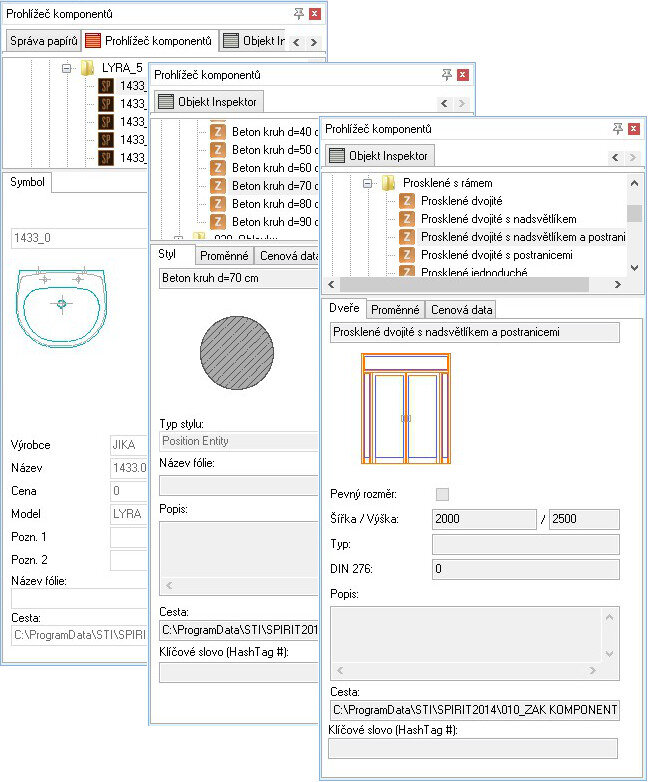

Parametrické stavební konstrukce (objekty) mají vždy možnost nadefinovat vyobrazení dle měřítek, 3D reprezentaci a cenovou informaci. Velmi speciálním typem jsou sendvičové stěny. SPIRIT pracuje s každou vrstvou jako samostatným stavebním elementem a parametrickým chováním ve vztahu k výšce podlaží. Tento princip je výhodou v přesném cenovém vyhodnocení a správném přenosu do IFC. Pro celkovou správu rozsáhlých projektů je velmi důležitá propracovaná správa zón hlavně s ohledem na zásadní změny v průběhu projektu. Můžete např. vytvořit několik budov v rámci jednoho výkresu nebo vytvořit sekce budovy s využitím odsazených podlaží.
Z mnoha dalších možností se nabízí zmínit klasické úlohy pro systémy tohoto typu. Jsou to parametrická ostění, což hlavně v současnosti při rozšíření obložkových zárubní je nutná pomůcka. Rohové okno je funkce kterou využije projektant výjimečně, ale z hlediska dalších vazeb na výpisy a cenu je velmi potřebné mít funkci integrovanou.

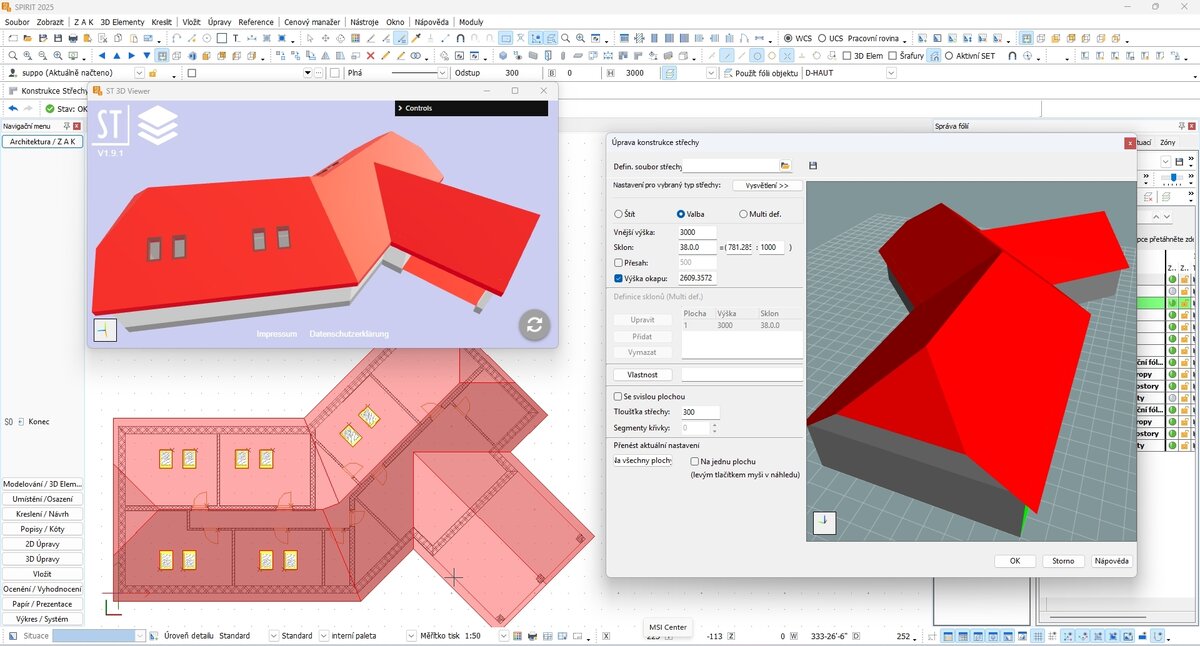

Střešní konstrukce
Návrh střechy je plně parametrický a automatizovaně vytváří prostorovou konstrukci nad libovolným půdorysem. Změna výšek okapu, sklonu střechy nebo obrysu má okamžitý vliv na tvar střechy. Vložení vikýřů, oken, komínu nebo vygenerování krokví je pro SPIRIT potěšením.
Schodiště

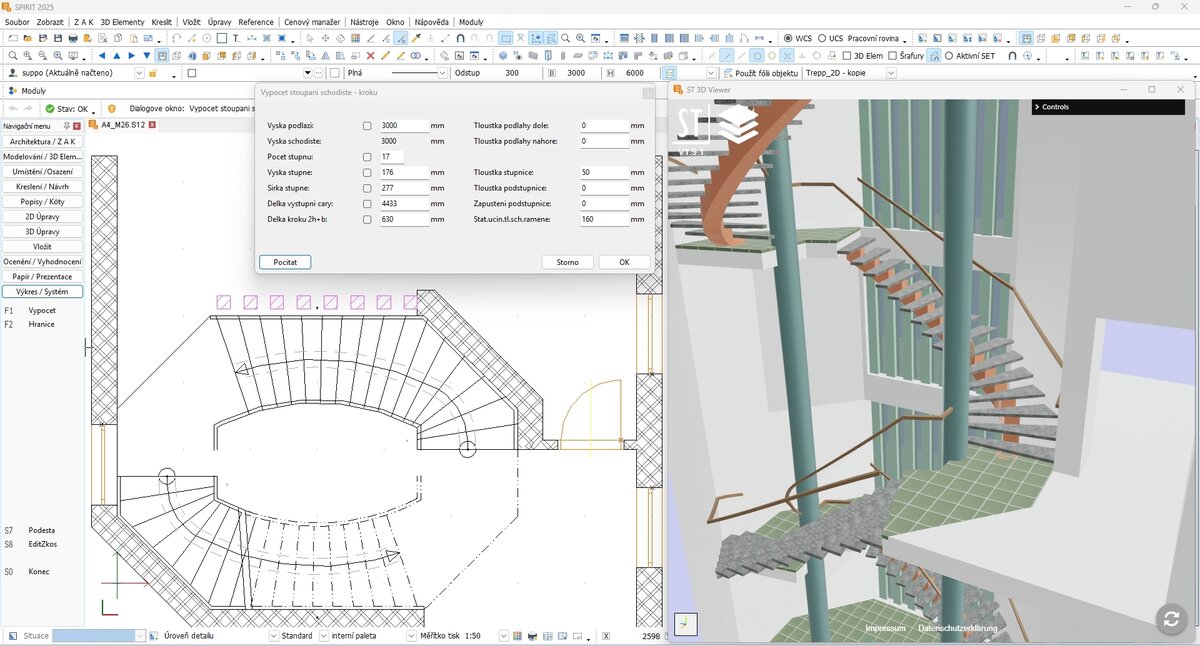

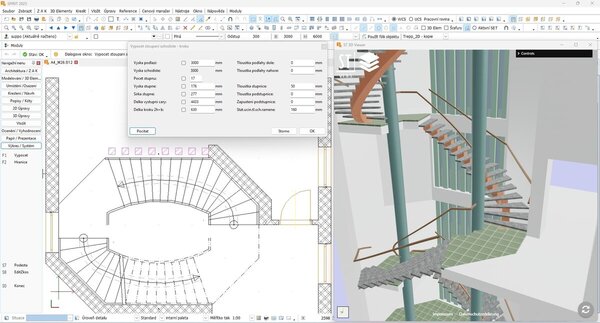

Nástroj pro konstrukci schodišť je specificky upraven pro práci architektů a projektantů. Umožňuje vytvářet libovolné prostorové modely a konstrukční výkresy na základě parametrů. Umístění podesty, zábradlí a parametry schodů jsou kontrolovány z hlediska optimálního návrhu.
Automatické řezy
Řezy jsou aktivně propojeny s 3D modelem. Pokud je provedena úprava v některé části modelu návrhu, lze vygenerovat jen vybranou část řezu. SPIRIT umožňuje i rozvinuté řezy, kdy rovina řezu je tvořena obloukem.
Model terénu
Z načtených výškových bodů nebo zadaných grafických elementů vytvoří SPIRIT digitální model terénu. Takto vytvořený model lze libovolně modifikovat.

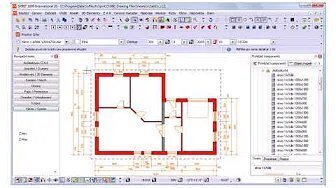

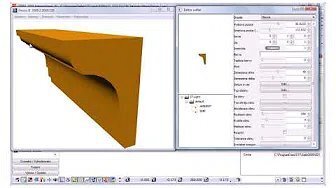

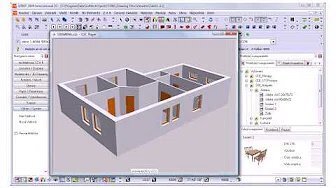

Videa z prostředí SPIRIT ZAK
CAD nástroje
- Objekt inspektor
- Dynamický kurzor, magnetický kurzor a chytré pomocné čáry
- Editační značky, dynamická polyline a dynamická editace 3D těles
- Výkresové styly
- Referenční výkresy
- Kótování, editory stylu kótování, dynamické kótování, vizuální kontrola, prefix a suffix
- Bitmapy a barevné výplně (půdorys, řez)
- 3D Orbit, WCS a UCS
- Uživatelské rozhraní – 4K, uživatelské profily

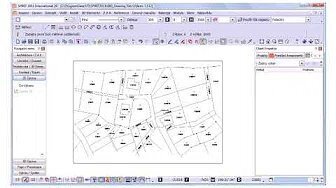

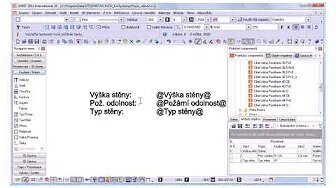

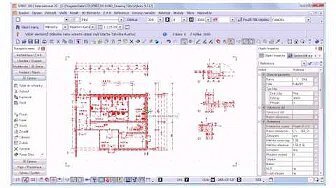

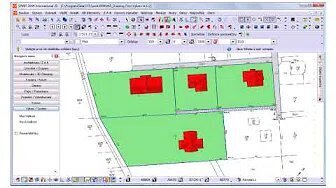

Videa z CAD prostředí SPIRITu
Výstupy ze SPIRITu
SPIRITu poskytuje výstupy od klasické projektové dokumentace až po virtuální realitu. Projektová dokumentace formou kombinovaných části dokumentace systémem Papír je základním výstupem. Vizualizace 3D modelu, nebo až virtuální realita v nástroji SimLab Composer je další úroveň. Výpočet nákladů a podrobné reporty pro investory jsou vítaným bonusem. Podpora BIM s propracovaným exportem IFC formátu je vklad do budoucnosti. Seznam exportů do jiných systému ve formátech: DWG, IFC, PDF, BMP, SKP, DXF, glTF, GLB, Collada, STL, VRML.

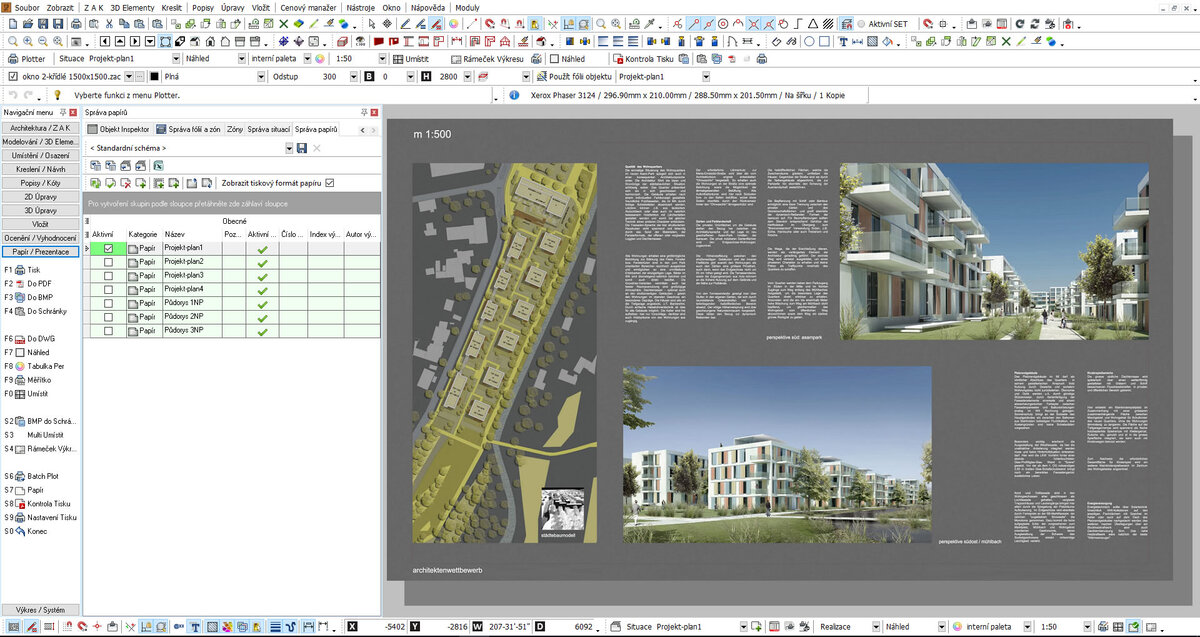

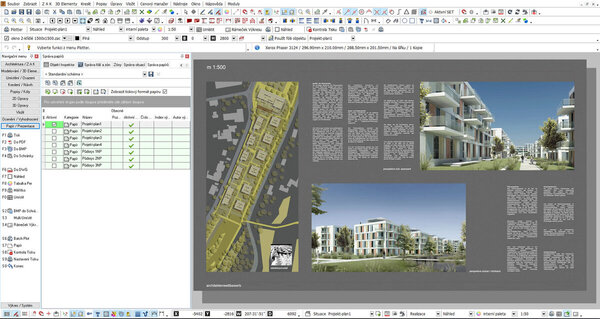

Tiskové výstupy

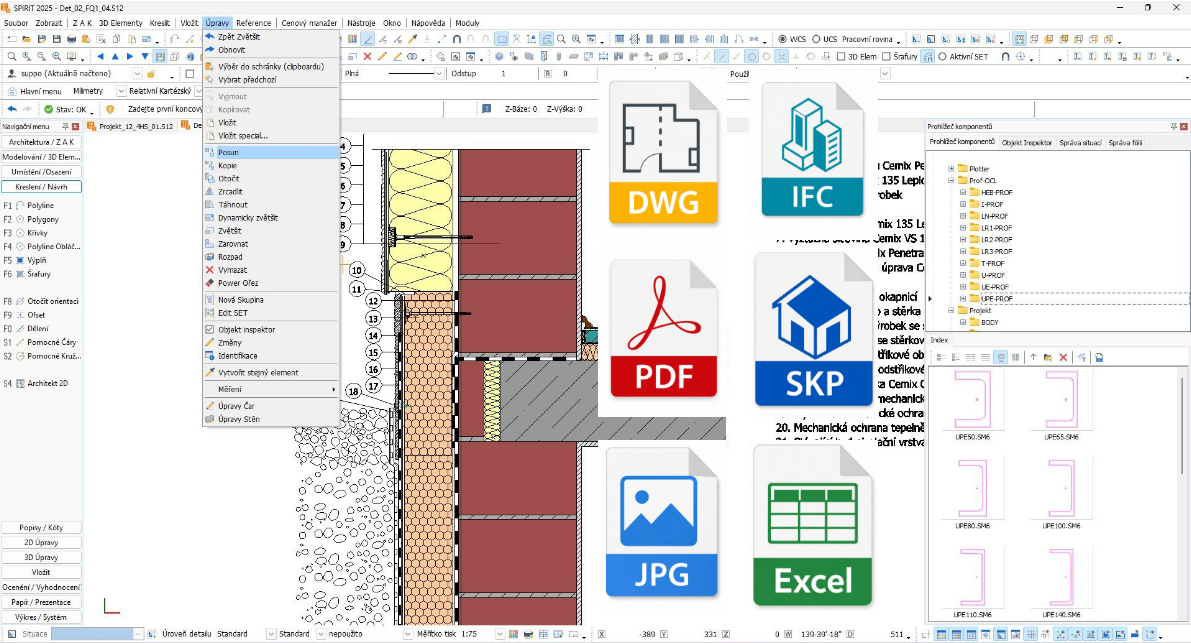

Export import formátů
Modely IFC

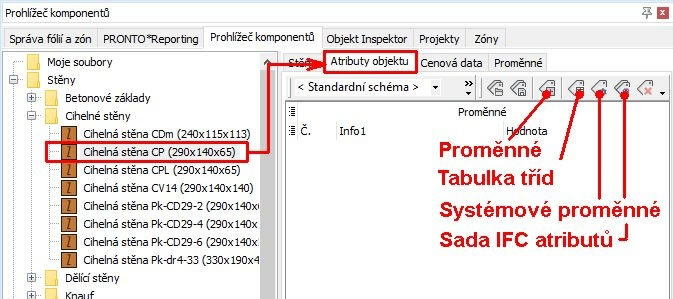

S IFC modely pracuje plná implementace „open BIM“. Optimalizace rozhraní IFC je způsob, jak jít vstříc budoucnosti, což je ale ještě dlouhá cesta. Faktem je, že IFC je standardním rozhraním pro projekty openBIM, takže důležité informace o komponentách musí být během exportu IFC zachovány. Vývojáři SPIRITu neustále investují velké množství energie do dalšího vývoje rozhraní IFC. SPIRIT rozšířil vlastnosti objektu. Atributy kompatibilní s IFC, nazývané PSets, jsou nyní integrovány do SPIRITu.

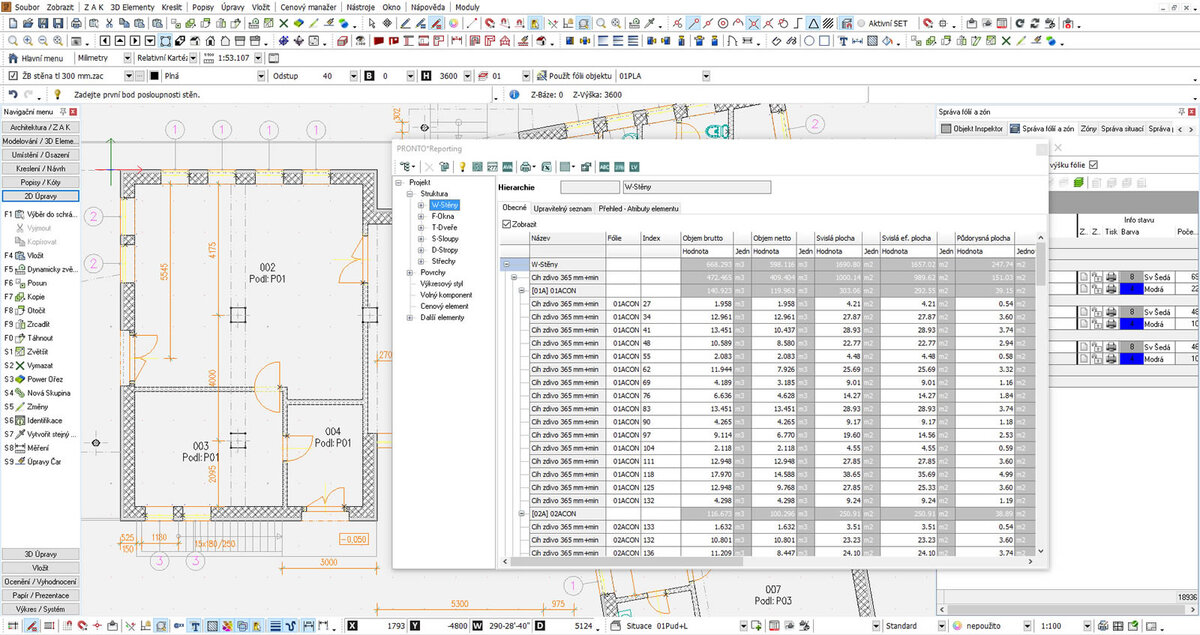

Pronto reporting
BIM je také komunikace a řízení. Modely musí být neustále zpracovávány v procesu BIM různými partnery, společnostmi a zaměstnanci. Použití softwaru CAD a separátně výpočet nákladů nestačí. Požadavek doby je aby tato výměna údajů probíhala hladce, transparentně a rychle. SPIRIT poskytuje několik nástrojů jak poskytovat informace o grafických datech pro další vyhodnocení. Především je to nástroj Pronto Reporting, který je součástí prostředí SPIRIT a poskytuje aktuální údaje o stavebních konstrukcích, délkách, objemech, plochách. Pronto Reporting poskytuje i speciální Report-služby pro zefektivnění získávání potřebných sestav s informacemi z projektu.

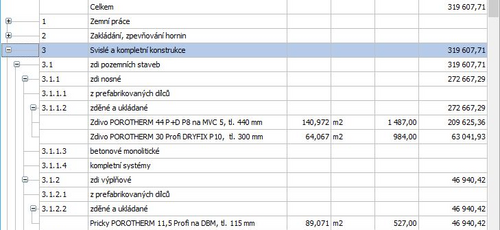

Cenový manažer

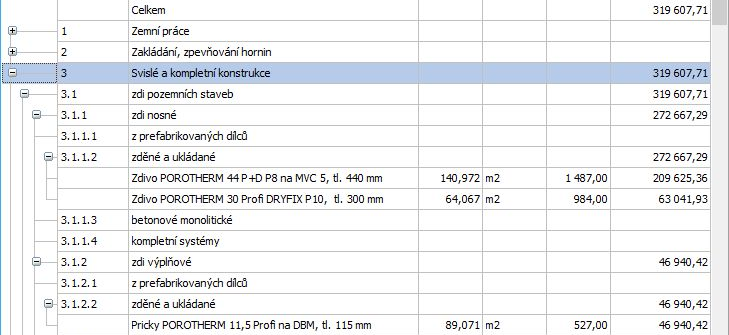

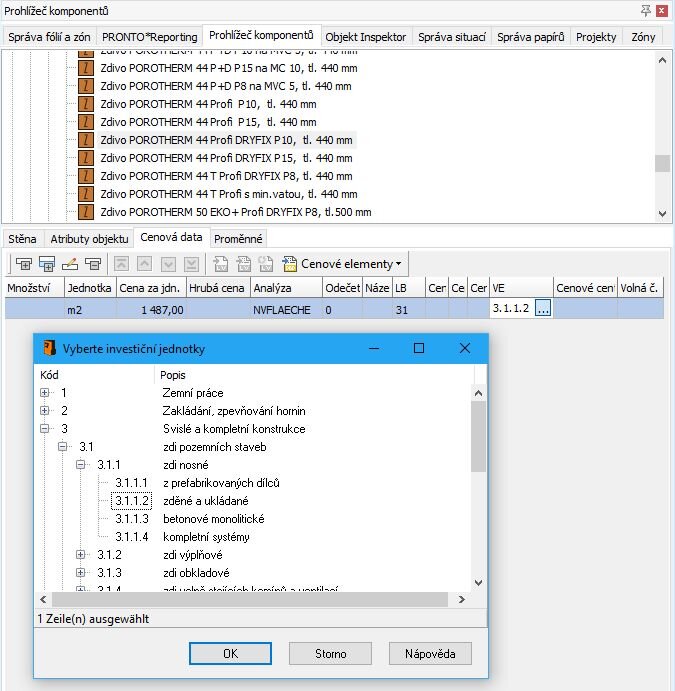

Dalším velmi silným nástrojem je Cenový manažer. Ten umožňuje v reálném čase kontrolovat náklady na projekt. Cenový manažer je připraven tak, aby vyhověl automatickému zatřídění konstrukcí podle Třídníku stavebních konstrukcí a prací. Rovněž výpočet potřebných dat získaných z grafického elementu lze propojit pomocí parametrického výpočtu pro přímé získaní potřebných údajů. Některé konstrukce se oceňují na základě plochy, nebo jiné dle objemu. Na tyto údaje je navázana cena, plus další potřeby jako odečet ploch dle parametrů konstrukcí. Výstupem v reálném čase jsou sestavy s cenovou analýzou, která členěním odpovídá našim místním podmínkám.

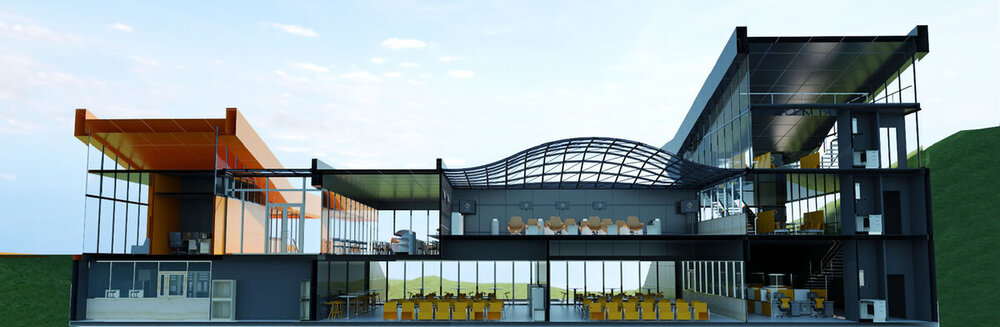

Vizualizace
SPIRIT poskytuje integraci se softwarem pro profesionální vizualizaci a prezentaci SimLab Composer. SimLab Composer je propojen se SPIRITem formou plug-in, takže 3D model se on-line přenese do prostředí SimLab Composer. SimLab Composer poskytuje nástroje na vizualizaci, animaci, virtuální realitu. 3D modely lze sdílet jako soubor 3D PDF, nebo se svými zákazníky prostřednictvím iPadu nebo prohlížeče Android.
Ceník a objednávka
Nákup nových licencí SPIRITu Pro a SPIRITu Plan
SPIRIT Pro
SPIRIT Plan
Nákup upgrade licencí SPIRITu Pro a SPIRITu Plan
SPIRIT Pro
SPIRIT Plan
Doporučená konfigurace počítače
Hardware a software
| Zařízení | Parametry |
|---|---|
| Procesor: | Intel Core i5/i7 nebo kompatibilní od 1.6 GHz |
| RAM: | 16 GB |
| Pevný Disk: | 1000 GB NVMe SSD disk |
| Grafická karta: | min. samostatnou grafiku s 8 GB VRAM |
| Monitor: | min. rozlišení 1920×1080, doporučeno 4K |
| Ostatní: | klávesnice, myš (3-tlačítková s kolečkem) |
| Operační systém: | Windows 11, 64 bit |
